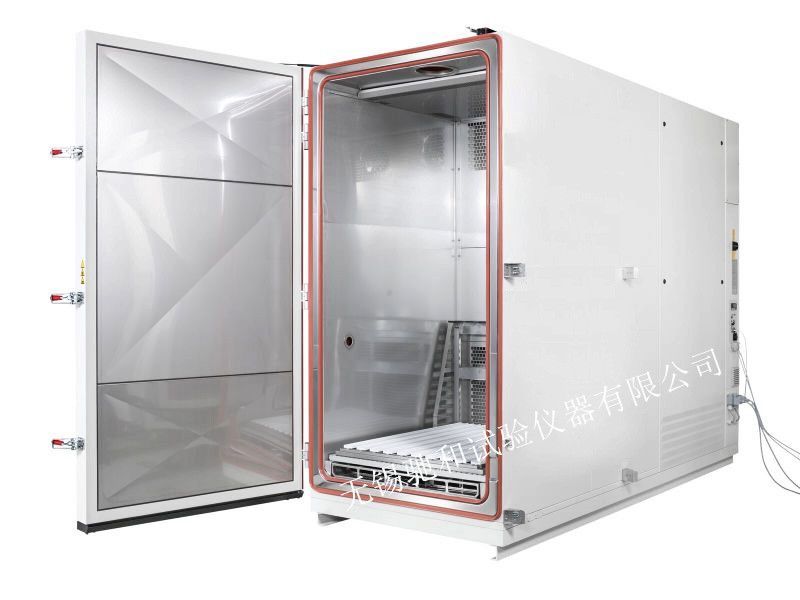

光伏組件濕凍試驗箱

一、滿足的試驗標準：
本產品滿足GB/T19394.－2003試驗; GB/T9535.－1998試驗; GB/T6492－1986、GB/T6494、GB/T6497、SJ/T2196; IEC61345－1998; IEC61646、IEC61215等國家標準，以及其它相關標準的要求。嚴格按GB 10592—89《高低溫試驗箱技術條件》、GB10586－89《濕熱試驗箱技術條件》進行設計制造，同時符合IEC61215－2005溫度，濕熱相應標準參數可進行各種高低溫濕熱交變環境試驗。

二、技術參數：
型號：CH-GDJS-021
工作室尺寸：D900xW1100xH2100(mm)
1、溫度范圍：-40℃~100℃
2、濕度范圍：30%~98%RH（可控可調）
3、溫度波動度：≤±0.5℃
4、溫度偏差度：≤±2℃
5、濕度偏差：+2、-3%
6、時間范圍：0~9999H可調
7、電源：AC380V 50Hz

三、設備滿足試驗條件：
熱循環試驗：
    光伏組件在風速不低于2m/S的試驗空間內，溫度在-40℃正負2℃和85℃正負2℃之間循環
濕---冷（凍）試驗：
    在室溫下將光伏組件放入環境試驗箱內，完成10次循環。最高和最低溫度應在所設定值的正負2℃以內，室溫以上各溫度下，相對濕度應保持在設定值的正負5%RH以內。


四、結構
1、外殼采用優質A3鋼板加工成型，表面進行噴塑處理，光潔、美觀；
2、保溫材質:高密度玻璃纖維棉，保溫厚度為100mm；
4、攪拌系統:采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,強度對流垂直擴散循環；


五、加熱系統
1、采用不銹鋼電加熱器；
2、高溫完全獨立系統，不影響低溫試驗、高溫試驗及濕熱；


六、加濕系統
1、外置式蒸汽式加濕器；
2、具有水位自動補償、缺水報警系統；
3、不銹鋼電加熱器；
4、濕度控制均采用P.I.D＋S.S.R，系統同頻道協調控制。

七、控制系統
溫濕度顯示控制儀表采用全進口超大屏幕畫面（7寸LED液晶顯示器），熒幕操作簡單，程式編輯容易，無須按鍵輸入，屏幕直接觸摸選項。精度：0.1℃(顯示范圍)
解析度：正負0.1℃；


八、制冷系統
壓縮機：全封全封閉泰康或半封閉德國谷輪；
制冷方式：雙機復迭式制冷；冷凝方式：強制風冷；或循環水冷卻
制冷劑：R23；R404A
干燥過濾器、冷媒流量視窗、修理閥、油分離器、電磁閥、貯液筒采用進口原裝件；
